Co to jest kabel adapter high level (HLAK)? Podłączenie aktywnego subwoofera bez cięcia kabli
Kabel adapter high level (HLAK) pobiera sygnał głośnikowy z fabrycznego radia i przesyła go plug & play do wejścia high level aktywnego subwoofera – bez cięcia i lutowania. Dowiedz się, jak działa HLAK, kiedy go użyć i która wersja pasuje do Twojego auta.
Krótka odpowiedź: kabel adapter high level (HLAK) to kabel plug & play, który montuje się pomiędzy fabryczną wiązką przewodów a oryginalnym radiem samochodowym. Kabel pobiera sygnał głośnikowy (high level) i przesyła go bezpośrednio do wejścia high level aktywnego subwoofera za pomocą 4-pinowej wtyczki Molex. Cięcie, ściąganie izolacji czy lutowanie fabrycznej instalacji nie jest wymagane – a cały proces jest w pełni odwracalny bez pozostawiania śladów.
W tym artykule dowiesz się, czym dokładnie jest HLAK, kiedy go używać, do jakich samochodów i systemów audio pasuje oraz jak za pomocą HLAK-005 w kilku prostych krokach podłączyć aktywny subwoofer do fabrycznego radia.
Co to jest kabel adapter high level (HLAK)?
Kabel adapter high level to bezpieczny dla instalacji pojazdu kabel rozgałęźny do sygnału głośnikowego. Podczas gdy niefabryczne radia zazwyczaj posiadają wyjścia RCA (low level) do sterowania wzmacniaczem lub subwooferem, fabryczne radio samochodowe takich wyjść nie ma. Jedynym dostępnym sygnałem audio jest sygnał wzmocniony, który trafia do głośników w drzwiach: czyli sygnał high level (zwany również poziomem głośnikowym).

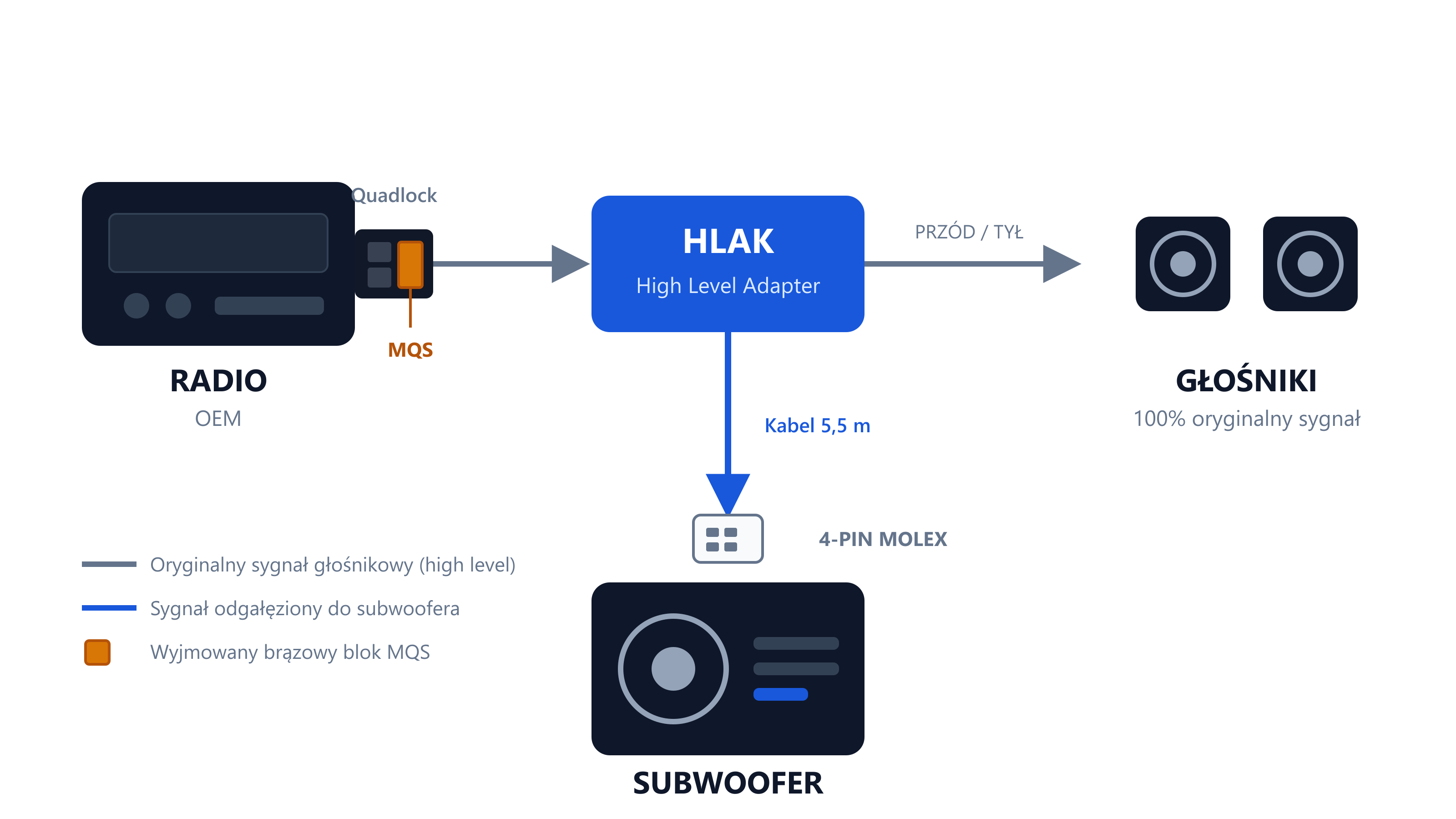

HLAK umożliwia łatwy dostęp właśnie do tego sygnału. Kabel wpinany jest pomiędzy istniejące złącze radia, przesyła oryginalny sygnał głośnikowy dalej i jednocześnie wyprowadza jego kopię na 4-pinowe złącze Molex. Do niego podłącza się następnie aktywny subwoofer z wejściem high level. Fabryczne radio, głośniki oraz sterowanie z kierownicy działają dokładnie tak samo jak wcześniej.
High level vs. low level (RCA): jaka jest różnica?
Low level (RCA/cinch) to słaby sygnał liniowy, który pochodzi bezpośrednio z przedwzmacniacza – znajdziesz go w niefabrycznych radiach, procesorach DSP i wzmacniaczach. High level to już wzmocniony sygnał, który radio wysyła do głośników. Aktywne subwoofery z wejściem high level są przystosowane właśnie do tego sygnału: wewnętrznie obniżają go z powrotem do poziomu liniowego i używają jako źródła. Dzięki temu nie potrzebujesz wyjść RCA, a fabryczne radio może pozostać na swoim miejscu.
Co dokładnie robi HLAK?
HLAK wykonuje trzy zadania jednocześnie:
- Przesyłanie dalej — oryginalny sygnał głośnikowy płynie nieprzerwanie z radia do głośników w drzwiach. Fabryczne brzmienie pozostaje bez zmian.
- Rozgałęzianie — z wybranej pary głośników (przednich lub tylnych) sygnał jest pobierany równolegle do dołączonego kabla sygnałowego.
- Dostarczanie — na końcu kabla sygnałowego znajduje się 4-pinowa wtyczka Molex, którą wpiąć można bezpośrednio do wejścia high level aktywnego subwoofera.
Ponieważ jest to sygnał high level, zazwyczaj nie potrzebujesz osobnego przewodu remote (wzbudzenia) podłączanego do radia: aktywne subwoofery z wejściem high level zazwyczaj włączają się automatycznie po wykryciu sygnału i wyłączają, gdy sygnał zanika. Warto jednak zawsze sprawdzić instrukcję obsługi swojego subwoofera.
Kiedy warto użyć HLAK?
Kabel adapter high level to idealne rozwiązanie, jeśli dotyczy Cię któraś z poniższych sytuacji:
- Chcesz mieć więcej basu, ale fabryczne radio musi pozostać na swoim miejscu (auto w leasingu, youngtimer lub po prostu odpowiada Ci fabryczny system).
- Twoje oryginalne radio nie ma wyjść RCA, a nie chcesz ciąć fabrycznej instalacji.
- Chcesz podłączyć aktywny subwoofer (subwoofer z wbudowanym wzmacniaczem) bez konieczności montażu osobnego wzmacniacza, DSP czy przeciągania kabli głośnikowych.
- Instalacja musi być całkowicie odwracalna: odłączasz wtyczkę, przywracasz stan fabryczny – idealne przy zwrocie auta leasingowego lub sprzedaży.
- Zależy Ci na czystym i szybkim montażu: wyjmujesz radio, wpinasz kabel, prowadzisz przewód do subwoofera i gotowe.
Chcesz poprawić brzmienie całego systemu, a nie tylko dodać bas? Przeczytaj nasz artykuł o wzmacniaczach plug & play oraz powiązany poradnik instalacji T-harness – to ta sama filozofia, ale zastosowana do całego systemu głośnikowego.
Do jakich samochodów pasuje HLAK-005?
HLAK-005 został zaprojektowany do samochodów ze złączem Quadlock z tyłu radia, w którym sygnał głośnikowy znajduje się w brązowej, wyjmowanej kostce MQS (MQS to skrót od Micro Quadlock System). Łatwo to rozpoznasz: odłącz wtyczkę Quadlock od radia i przyjrzyj się małym kostkom wpiętym do środka – jeśli jest tam brązowa kostka z przewodami głośnikowymi, HLAK-005 będzie pasować.
W praktyce taką konstrukcję Quadlock z MQS spotyka się głównie w samochodach marek Volkswagen, Audi, SEAT, Škoda i Cupra (grupa VAG), ale dotyczy to również innych pojazdów: pasuje każde auto ze złączem Quadlock, które posiada brązową, wyjmowaną kostkę głośnikową MQS. Masz wątpliwości co do swojego modelu? Wyślij do naszego działu obsługi klienta zdjęcie wtyczki z tyłu radia.
Tylko do podstawowych systemów audio
Ważne: HLAK-005 (i ogólnie pobieranie sygnału high level) działa wyłącznie w przypadku podstawowych systemów audio, w których radio bezpośrednio zasila głośniki w drzwiach. Jeśli Twoje auto posiada system nagłośnienia premium z zewnętrznym fabrycznym wzmacniaczem – np. Dynaudio, Bang & Olufsen, BOSE, beats lub Canton – sygnał głośnikowy nie przechodzi (w pełni) przez wtyczkę radia i to rozwiązanie nie będzie odpowiednie. W takim przypadku skontaktuj się z nami, aby dobrać właściwe rozwiązanie.
Wybierz sam: pobieranie sygnału z przednich lub tylnych głośników
HLAK-005 posiada dwie wtyczki wyboru: sam decydujesz, czy pobierasz sygnał z głośników przednich, czy tylnych. W normalnych warunkach nie ma to znaczenia dla subwoofera – sygnał muzyczny jest taki sam. Jeśli jednak aktywnie korzystasz z funkcji fader (balans głośności przód/tył), pobierz sygnał z tej pary głośników, która gra głośniej, aby subwoofer płynnie dostosowywał się do tego, co słyszysz.
Jakie aktywne subwoofery można do tego podłączyć?
4-pinowa wtyczka Molex kabla HLAK pasuje bezpośrednio do wejścia high level m.in. następujących aktywnych subwooferów:
Seria EDGE EDBX (10" i 12", z wbudowanym procesorem DSP, który konfiguruje się za pomocą aplikacji na smartfona) oraz seria Audison Prima APBX AS2 (8" i 10") to aktywne subwoofery z wbudowanym wzmacniaczem: jedna obudowa, brak konieczności stosowania osobnego wzmacniacza. Zobacz pełną ofertę w naszej kategorii aktywne subwoofery. Jeśli Twojego subwoofera nie ma na liście, ale posiada on 4-pinowe wejście high level Molex, HLAK sprawdzi się u Ciebie równie dobrze.
Warto wiedzieć: HLAK dostarcza sygnał audio. Aktywny subwoofer wymaga dodatkowo zasilania (+12V i masa) – sprawdź na stronie produktu swojego subwoofera, czy zestaw kabli zasilających znajduje się w komplecie.
Którego HLAK potrzebujesz? HLAK-001 vs. HLAK-002 vs. HLAK-005
Nie każde auto posiada takie samo złącze z tyłu radia. Dlatego dostępnych jest kilka wersji HLAK:
Twoje auto nie posiada złącza Quadlock ani ISO, a może chcesz mieć pewność, że wybierasz właściwy przewód? Oferujemy dziesiątki dedykowanych kabli HLAK – m.in. do pojazdów marek Volvo, Ford, Toyota, Hyundai, Kia, Nissan, Honda, Mazda, Mercedes-Benz, BMW, Opel, Peugeot, Citroën, Renault i wielu innych. Zobacz pełne zestawienie w kategorii Kable Plug & Play High Level lub wyszukaj swoje auto w sekcji konfiguratora według marki i modelu.
Podłączenie aktywnego subwoofera za pomocą HLAK-005: instrukcja krok po kroku
Montaż został maksymalnie uproszczony i w większości samochodów zajmuje od 30 do 60 minut:
- Demontaż radia. Wyjmij fabryczne radio lub ekran multimedialny z deski rozdzielczej (w zależności od modelu będziesz potrzebować kluczy do demontażu lub ściągaczy do tapicerki) i odłącz wtyczkę Quadlock.
- Przełożenie brązowej kostki MQS. Wypnij brązową kostkę głośnikową z wtyczki Quadlock i wepnij ją do gniazda HLAK-005 od strony instalacji samochodu.
- Wpięcie kostki HLAK. Wepnij brązową kostkę z kabla HLAK-005 w wolne miejsce we wtyczce Quadlock, a następnie podłącz całą wtyczkę Quadlock z powrotem do radia.
- Wybór przód/tył. Połącz wtyczkę wyboru dla głośników przednich lub tylnych, w zależności od tego, skąd chcesz pobrać sygnał.
- Prowadzenie kabla do subwoofera. Poprowadź długi kabel sygnałowy estetycznie pod progami lub pod wykładziną do miejsca montażu subwoofera (pod fotelem lub w bagażniku) i wepnij 4-pinową wtyczkę Molex do wejścia high level subwoofera.
- Podłączenie zasilania i test. Podłącz zasilanie aktywnego subwoofera zgodnie z jego instrukcją obsługi, włącz radio i sprawdź, czy subwoofer się uruchamia i gra. Na koniec precyzyjnie ustaw filtr crossover oraz gain.
Całość opiera się na połączeniach zatrzaskowych: nigdzie nie trzeba nic ciąć, ściągać izolacji ani lutować. Powrót do stanu fabrycznego? Przekładasz kostkę z powrotem, odłączasz HLAK – gotowe.
Zalety w skrócie
- 100% plug & play — brak konieczności cięcia, ściągania izolacji czy lutowania fabrycznej instalacji.
- Pełna odwracalność — idealne rozwiązanie do aut leasingowych; przywrócenie stanu fabrycznego zajmuje kilka minut.
- Zachowanie fabrycznego radia — sterowanie, ekran, przyciski na kierownicy i funkcje fabryczne pozostają nienaruszone.
- Swoboda wyboru — możliwość pobrania sygnału z głośników przednich lub tylnych.
- Idealne dopasowanie — 4-pinowa wtyczka Molex pasuje bezpośrednio do wejścia high level popularnych aktywnych subwooferów.
- Odpowiednia długość kabla — optymalna długość pozwala na bezproblemowe poprowadzenie przewodu od deski rozdzielczej aż do bagażnika.
Najczęściej zadawane pytania
Co to jest kabel adapter high level?
Kabel adapter high level (HLAK) to przewód plug & play, który włącza się pomiędzy fabryczną wiązkę przewodów a fabryczne radio. Pobiera on wzmocniony sygnał głośnikowy (high level) i przesyła go za pomocą 4-pinowej wtyczki Molex do aktywnego subwoofera z wejściem high level. Oryginalne okablowanie pozostaje całkowicie nienaruszone.
Do jakich samochodów pasuje HLAK-005?
Do wszystkich samochodów ze złączem radiowym Quadlock, w którym sygnał głośnikowy znajduje się w brązowej, wyjmowanej kostce MQS – w praktyce są to głównie pojazdy marek Volkswagen, Audi, SEAT, Škoda i Cupra. Sprawdź sam: jeśli we wtyczce Quadlock znajduje się brązowa, wypinana kostka z przewodami głośnikowymi, HLAK-005 będzie pasować.
Czy HLAK-005 współpracuje z systemem nagłośnienia premium?
Nie. W systemach z zewnętrznym fabrycznym wzmacniaczem (takich jak Dynaudio, Bang & Olufsen, BOSE, beats czy Canton) sygnał głośnikowy nie przechodzi przez brązową kostkę MQS za radiem. HLAK-005 jest przeznaczony do podstawowych systemów audio, w których radio bezpośrednio zasila głośniki.
Czy powinienem pobrać sygnał z przednich czy tylnych głośników?
Dla subwoofera nie ma to znaczenia: sygnał muzyczny jest taki sam. Jeśli aktywnie korzystasz z funkcji fader, wybierz tę parę głośników, która gra głośniej, aby głośność subwoofera zmieniała się proporcjonalnie do tego, co rzeczywiście słyszysz.
Czy potrzebuję dodatkowego przewodu remote (wzbudzenia)?
Zazwyczaj nie. Aktywne subwoofery z wejściem high level najczęściej włączają się automatycznie po wykryciu sygnału na wejściu głośnikowym i wyłączają samoczynnie. Dla pewności sprawdź instrukcję obsługi swojego subwoofera.
Które subwoofery pasują do 4-pinowej wtyczki Molex?
Wejście high level, do którego bezpośrednio pasuje 4-pinowa wtyczka Molex, posiadają m.in. modele EDGE EDBX10ADSP i EDBX12ADSP oraz Audison Prima APBX 10 AS2 i APBX 8 AS2. Odpowiednie będą również inne aktywne subwoofery wyposażone w 4-pinowe wejście high level Molex.
Mój samochód nie ma złącza Quadlock z kostką MQS – który HLAK wybrać?
W takim przypadku użyj uniwersalnego kabla HLAK-001 (trójnik Quadlock/ISO) lub HLAK-002 (adapter ISO), bądź wybierz jeden z dziesiątek dedykowanych kabli HLAK dla marek takich jak Volvo, Ford, Toyota, Hyundai, Kia, Nissan, Honda, Mazda, Mercedes-Benz i BMW.
Czy stracę gwarancję lub muszę ciąć kable?
Nie. HLAK montuje się w 100% plug & play pomiędzy istniejącymi wtyczkami. Nic nie jest cięte ani lutowane, a całą instalację można zdemontować bez pozostawiania śladów, przywracając stan fabryczny.
Gotowy na więcej basu? Zobacz HLAK-005 oraz wszystkie pozostałe przewody w kategorii Kable Plug & Play High Level lub wybierz pasujący aktywny subwoofer. Masz pytania dotyczące swojego auta lub systemu? Nasz dział obsługi klienta chętnie pomoże.
